「ED-601」は重量表示はもちろん、無電圧接点・オープンコレクタ入力で表示されるメッセージ変更が可能。
縦でも横でも。現場の用途に合わせて注意喚起や誘導など安全対策に最適なLED電光掲示板です。

計量器メーカーがマジメに作ったシンプルで使いやすいLED表示機。

重量表示はもちろん、無電圧接点・オープンコレクタでのメッセージ選択が可能。
縦でも横でも。現場の用途に合わせて注意喚起や誘導など安全対策に最適なソリューションです。

IP53相当*耐塵耐雨性能

各部の適切な構造とシーリング、基盤回路のコーティング加工によりEC規格IP53相当*の耐塵耐雨性能を実現しました。
これにより工事現場などの屋外にも設置が可能になるとともに、」耐久性が大幅に向上しています。
*当社試験による

無電圧接点・オープンコレクタ入力10回路

外部のスイッチやPLCなどに接続し、任意のタイミングでメッセージを切替えることができる無電圧接点・オープンコレクタ回路を標準で10回路搭載。
後方入力優先機能により多彩なコントロールが可能です。

縦でも横でも設置OKで多彩な表現

標準で横向き設置・縦向き設置*の両方に対応し、簡単に切り替えも行なえます。
また静止状態では全角6文字まで対応しますが、6文字以上の場合はスクロールさせることで全体を表示します。
文字はもちろん、点灯だけではなく点滅させることも可能です。
*縦表示の場合は日本語を推奨します。

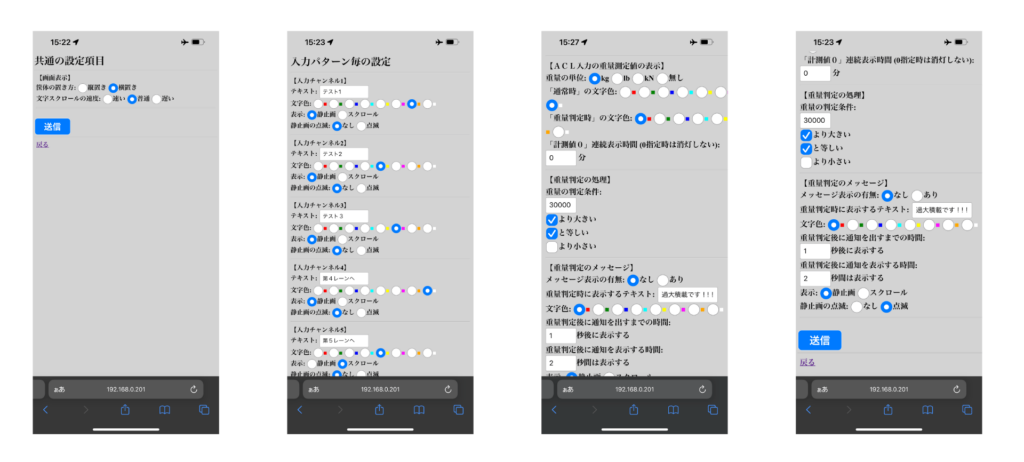

Wi-Fi+スマホで簡単設定変更

本機にはWi-Fi通信機能を標準搭載。表示させる文字の内容やカラー、縦向き横向きの切り替えなど、お手持ちのWi-Fi対応の端末からWebブラウザを通して全ての設定変更が可能です。
設定の際にPCや専用ソフトは一切不要です。高所に取り付けた場合などでも、本機へ物理的な接続をせずに設定変更が可能です。

視認性の高い高輝度フルカラーLED

屋外の使用でも視認性が高いフルカラー高輝度LEDを採用。コントラストを重視した8色からご希望のカラーをご選択いただけます。

言語も表示単位も選べる

標準で日本語/英字のマルチランゲージ表示に対応しています。また単位表示*は標準的なkg表示はもちろん、ポンド表示（Lb）やkNを選択可能です。
一般的なカレントループフォーマット（ACL）に対応していますので計量器の重量以外の数字（例：車両ナンバーや生産実績数など）の数字表示にもご使用いただけます。
PLC/PC等で数字を表示する場合はRS232C→ACL変換器もオプションでご用意しております。
*単位表示は消灯（なし）もご選択いただけます。

数値の上限設定でアクションを設定可能

カレントループ（ACL）入力された数値に対して、設定した上限を超えた場合に文字カラーを変更したり、メッセージを表示させたりすることができます。計量器に接続した場合に過積載の表示をさせたり、生産実績表示で目標値を設定したりする場合、外部の制御機器を使用せずに、本機のみでコントロールすることができます。

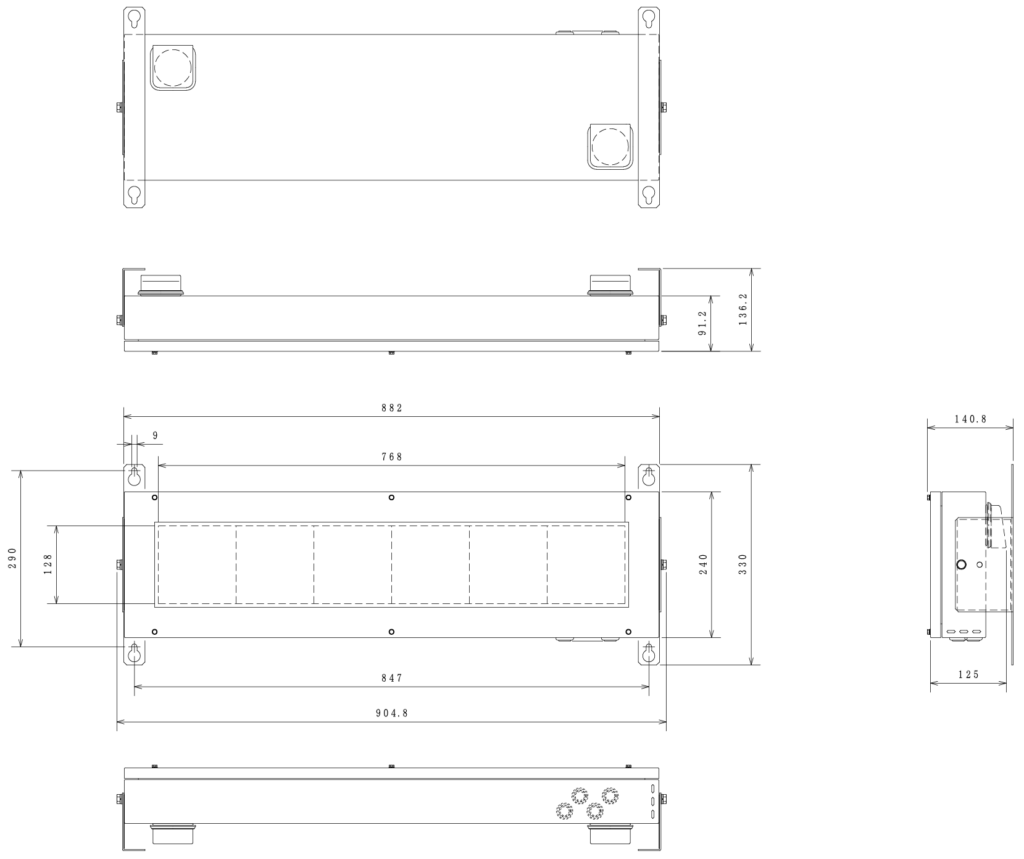

寸法図

仕様

型式	ED-601
寸法	W880 x H250 x D100(mm) ※突起含まず
本体重量	約15kg ※標準ブラケット含む
表示部寸法	W768 x H128(mm) / 1536ドット(96x16ドット)
表示部仕様	8mmピッチ高輝度フルカラーLED / 全角6文字
表示色	デフォルト８色（白・桃・赤・橙・黄・青・空・緑）
表示単位	kg / Lb / kN / なし
本体材質	鉄（SS400）
表示設定	Wi-Fi / 点灯・点滅・スクロール / 10パターン
電源/消費電力	AC100V(50Hz/60Hz) / 最大105W
入力	カレントループ(ACL) x1 / 無電圧接点・オープンコレクタ x10
