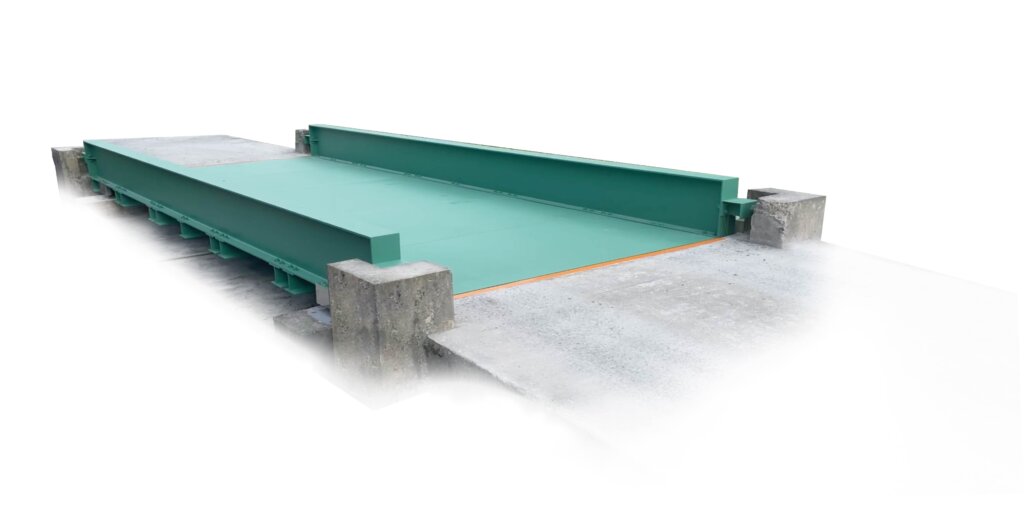

左右にガードを設けたオーソドックスタイプの地上式トラックスケールです。
泥や雪などが溜まりやすい場所に最適な製品です。





  • 泥や雪などが溜まりやすい場所に最適です。
  • ユニーク架台(オプション)により、既存のコンクリート面やアスファルト面に設置することが可能です。
  • スケール前後にコンクリートのスロープを設けてトラックの乗り入れを行います。

寸法図

地上設置型トラックスケール寸法図

仕様

ひょう量 目量 積載面寸法 C ロードセル
(t) (kg) A B
15 5・10 2400 5500 242 4点式
20 5・10 2700 6500 242 4点式
25 10 2700 6500 242 4点式
30 10 3000 8000 242 4点式
30 10 3000 10000 242 4点式
30 10 3000 12000 245 4点式
40 10 3000 8000 245 4点式
40 10 3000 10000 245 4点式
40 10 3000 12000 245 4点式
40 10 3000 13000 245 4点式
40 10 3000 15000 245 4点式
50 10・20 3000 8000 245 4点式
50 10・20 3000 10000 245 4点式
50 10・20 3000 12000 245 4点式
50 10・20 3000 13000 245 4点式
50 10・20 3000 15000 245 4点式
60 10・20 3000 13000 245 4点式
60 10・20 3000 15000 245 4点式
60 10・20 3500 15000 245 4点式
70 20 3000 15000 245 6点式
70 20 3500 15000 245 6点式
80 20 3000 15000 245 6点式
80 20 3500 15000 245 6点式
90 20 3000 15000 245 6点式
90 20 3500 15000 245 6点式
